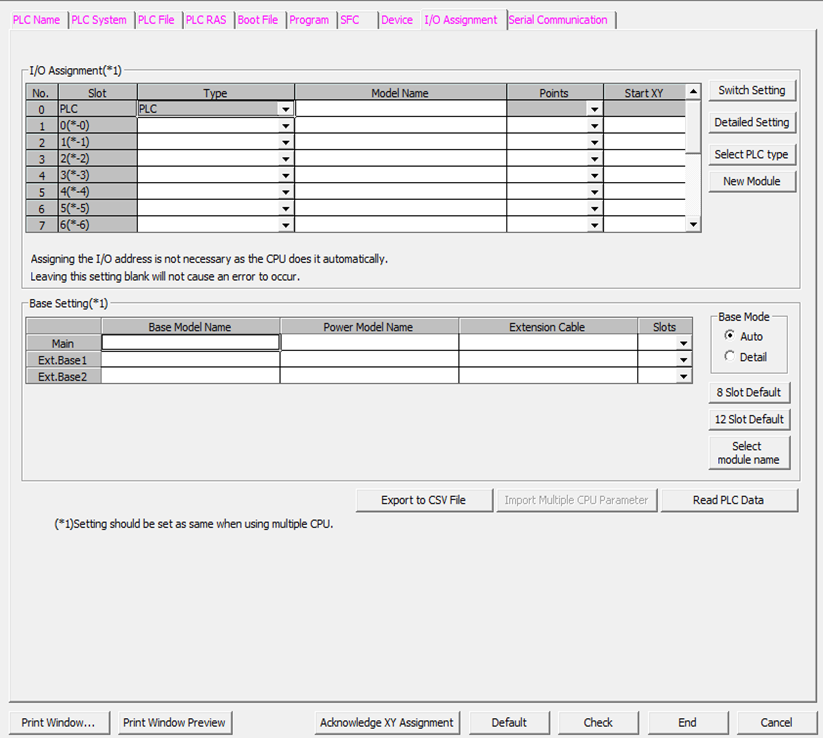

미쯔비시 PLC 파라미터I/O Assignment 설정

■PLC CPU 및 장착되는 전용모듈(I/O Moudule,DA,AD,Ethernet,CCIE Module 등) 정보에대한 입력
1.슬롯(Slot)
Slot No.와 베이스 모듈의 몇 단째의 몇 슬롯 째인지를 표시합니다. 베이스 모듈을 상세모드로 설정하지 않은 경우 베이스 모듈의 몇 단째인지는 “ ”가 되고, 몇 슬롯 째인지는 기본 베이스 모듈의 0번째 슬롯부터의 슬롯 수가 됩니다.

2.종류(Type)
장착되어 있는 모듈의 종류를 아래 항목에서 선택합니다.
・공백(빈 슬롯)
・입력(입력모듈)
・고속입력(고속입력모듈) 1
・출력(출력모듈)
・입출력혼합(입출력혼합 모듈)
・인텔리전트(인텔리전트 기능모듈, AnS대응의 특수기능 모듈)
・인터럽트(인터럽트 모듈) 2
종류를 설정하지 않은 슬롯은 실장되어 있는 모듈의 종류가 됩니다.

3.형명(Module Name)
장착되어 있는 모듈의 형명을 반각 16문자로 설정합니다.
하이퍼포먼스 모델 QCPU에서는 설정되어 있는 형명을 사용하지 않습니다.(사용자의 메모로써 사용됩니다.)

4.점수(Points)
점수를 설정하지 않은 슬롯은 실장되어 있는 모듈의 점수가 됩니다.(16~32점)

5.선두X,Y(Start X,Y)
① 각 슬롯의 입출력 번호를 변경할 경우에는 변경 후의 선두 입출력 번호를 설정합니다.
선두 XY를 설정하지 않은 슬롯은 설정되어 있는 슬롯에서 연속번호로입출력 번호가 할당됩니다.
② 각 슬롯의 입출력 번호의 설정은 하이퍼포먼스 모델 QCPU가 할당할입출력 번호와 겹쳐지지 않도록 해야하며
입출력 번호가 겹쳐져 있는 경우에는 에러(SP.UNIT LAY ERR.)가 됩니다.

* PLC와 통신연결이 되어있는 상태에서 Read PLC Data 버튼 클릭시 자동으로 PLC슬롯에 실장되어있는 모듈정보가 파라미터에 입력됩니다.
