고압 수변전설비 도면(2) 변압기1차측

■고압 수변전설비 TR1

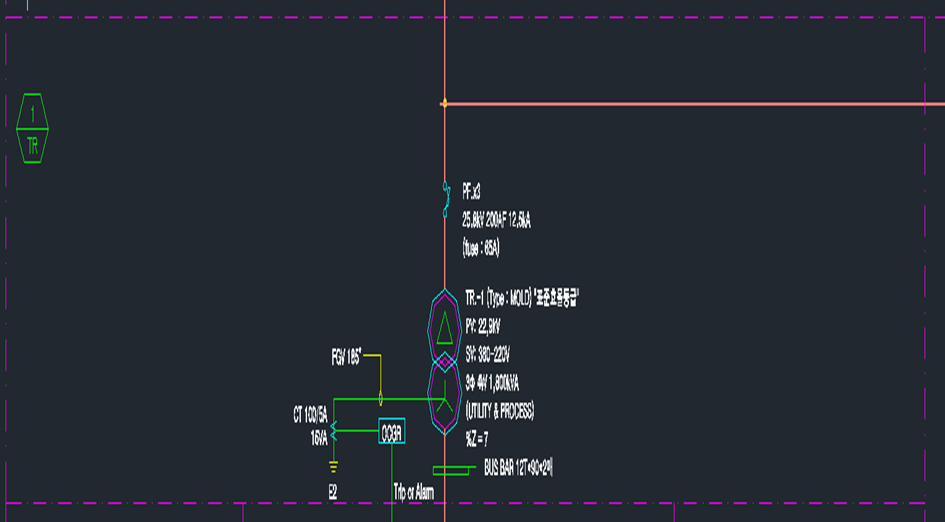

고압 수전설비 결선 도면

• 몰드 변압기 (TR : Trans Former) 고전압을 저전압으로 변성하여 부하측 사용기계기구의 전원공급(수전전압 을 부하에 적당한 전압으로 변환하는 기기.)
  에폭시 수지로 절연하여 몰드화한 변압기,충격전압으로부터 약한 단점이 있다
  주요점검사항 :  소음,온도,진동상태

• 계기용 변류기 (C.T : Current Transformer) 계기용 변류기란 어떤 전류값을 이에 비례하는 전류값으로 변성하는 계기용 변성기를 말한다. 가. 정격전류 변류기의 정격 1차 전류와 정격 2차 전류는 다음표의 값을 기준으로 한다. 표 2-14. 변류기 표준정격 정격 1차 전류[A] 정격 2차 전류 [A] 정격 부담 [VA] CT 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 1000, 1500, 2000, 2500 5 고압회로 : 40[VA] 이하 저압회로 : 15[VA] 이하 1) 정격 1차 전류 변류기의 정격 1차 전류값은 그 회로의 최대부하전류를 계산하여 그 값에 여유를 주어서 결정한다. 일반적으로 수용가의 인입회로나 전력용 변압기의 1차측에 설치하는 것을 최대 부하전류의 125~150% 정도로 선정하고 전동기 부하 등 기동전류가 큰 부하는 기동 전류를 고려하여야 하므로 전동기의 정격 입력값의 200~250% 정도 선정한다.
