이모션텍 - MCSH 접속방법 및 프로그램 백업

■MCSH-80은 이모션텍에서 만든 PLC기능을가진 서보제어기 이다.

MCSH-80 제품

• 준비물
  케이블  RS232(암놈암놈) 케이블 + RS232 USB CONVERTER 케이블
  MSW-MCSH 이모션텍 제공 소프트웨어 TOOL(이모션텍 홈페이지에서 다운로드 가능)

MCSH-16 TOOL

• 접속설정
  (설정 - 외부통통신 - 데이터통신 에서 포트번호 변경가능)
  케이블 연결 후 하단바에있는 com1,통신속도 38400를 연결할 PC와 같게한 후 소프트웨어를 여러 번 껐다 키면
  자동으로 ONLINE으로 전환되며 프로그램과 파라미터가 읽힌다.

프로그램 BACK-UP

• 프로그램,파라미터 BACK-UP 방법

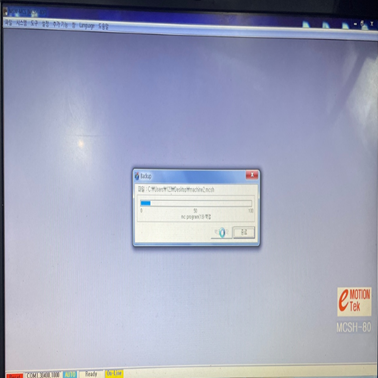

  ON-LINE 연결 확인한후 시스템 - BACK-UP - 저장 - BACK-UP 파일을 만드시겠습니까 - 확인 - 경로설정후 저장하면 BACK-UP 이 진행된다
  복구 시에는 시스템 - BACK-UP - 복구 를 누르면된다.

프로그램 OPEN

• 적용된 프로그램 확인방법
  ON-LINE 연결 확인한 후 시스템 - 프로그램열기 - MC또는 PLC 선택

프로그램 저장

• 프로그램 저장방법
  ON-LINE 연결 확인 한 후 도구 - 프로그램 탐색기 - 각개저장 - 프로그램 번호 지정 후 오른쪽화면으로 넣고 SAVE
  프로그램을 저장 하면 OFF-LINE으로 프로그램 분석이 가능함

*프로그래밍 및 사용된 명령어 확인시 이모션텍에서 제공하는 MCSH16_MANUAL(KOR)을 참조
