PLC 시퀀스(자동 동작) 파악방법

■자동 동작 파악 : 설비 보전시에 동작 개선 및 설비 정지시 원인 확인 및 조치 요령

*PLC Software Works2로 내용 설명하지만 어떤 Software든 공통적인부분임



■자동동작 프로그래밍 유형

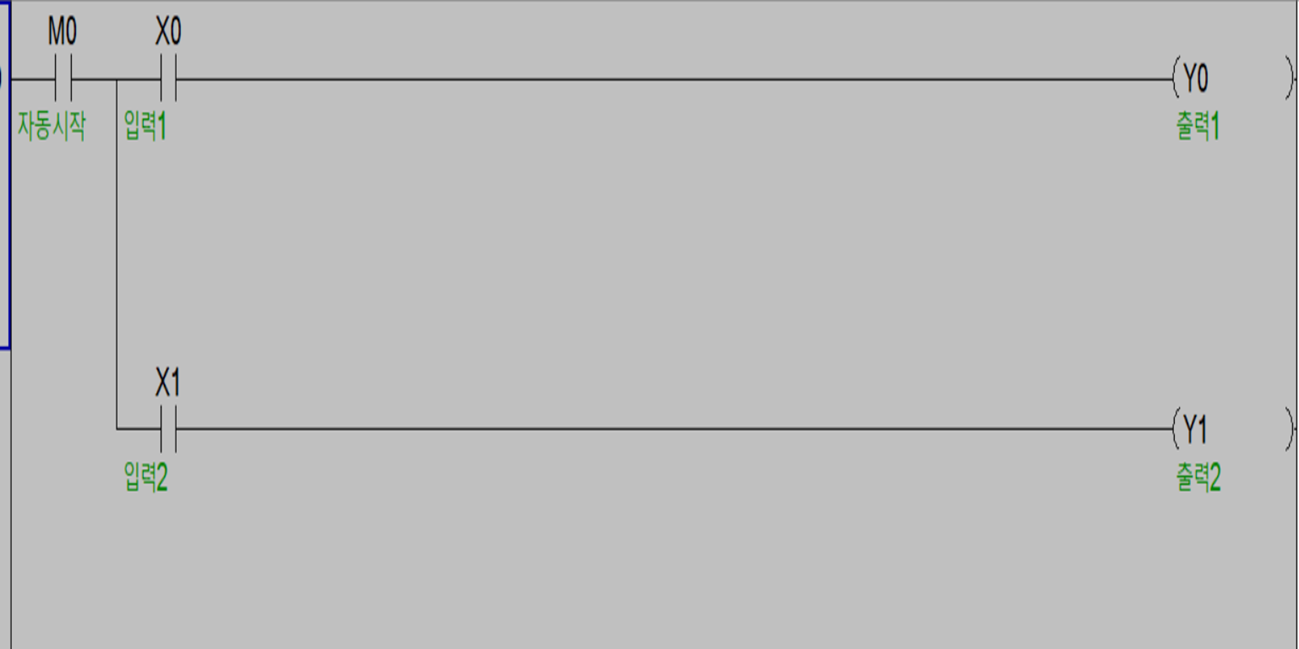

• 시퀀스 로직 유형 :  단순 동작 설비에 사용                                                                                            시퀀스 로직은 단순하게 어떤 입력이 들어왔을때 해당하는 출력을 내보내 동작을 시킬 수 있다.
• EX) 입력1 On시 출력1 On 입력2 On시 출력2 On

시퀀스 로직

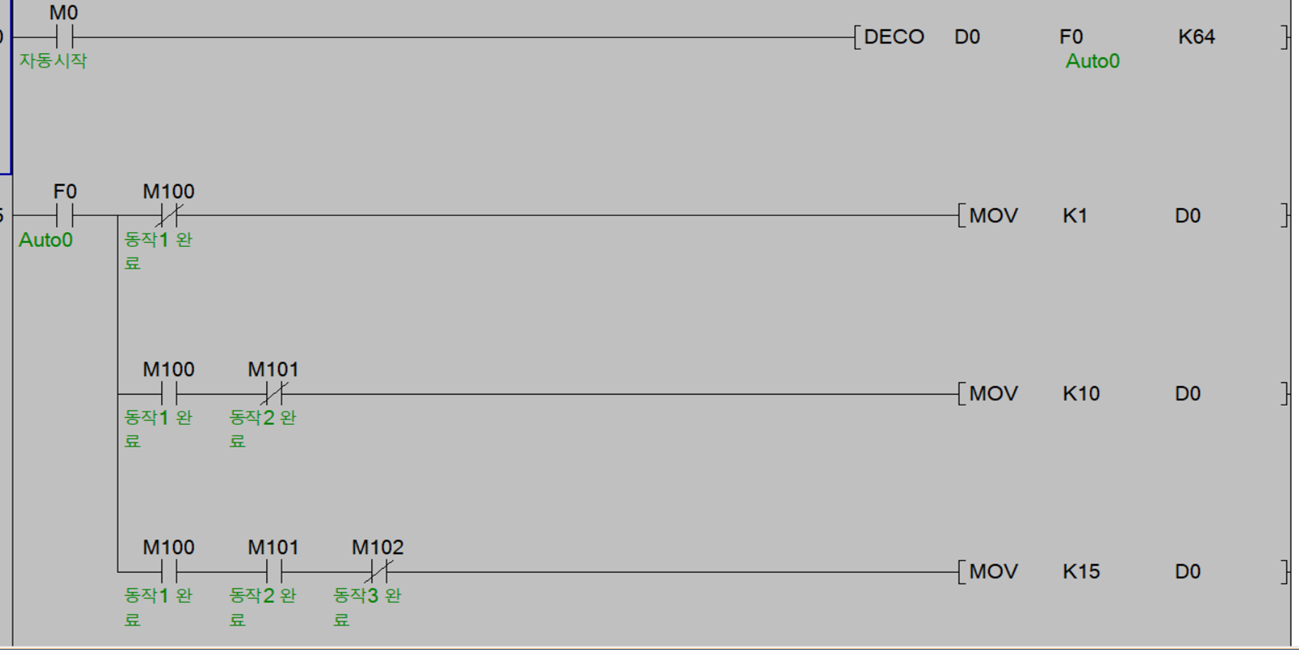

• DECO Step 유형 : 반도체 장비 및 복잡한 설비에 사용                                                                              순차적인 동작을 진행하는건 Shift Auto 로직과 같지만 1Cycle 완료 후 설비 정지 등의 프로그래밍 가능               *프로그램 이해를 위해선 Deco 명령을 메뉴얼에서 확실하게 파악한 후 프로그래밍 필요

Deco Step

※많은 설비의 프로그램을 직접 보고 분석해보며 각각의 장점들을 모으는것이 중요
